焊接設備控制器外部接線圖你知道嗎
發布者：宇辰機電科技 發布時間：2020-5-5 20:34:13 瀏覽次數：

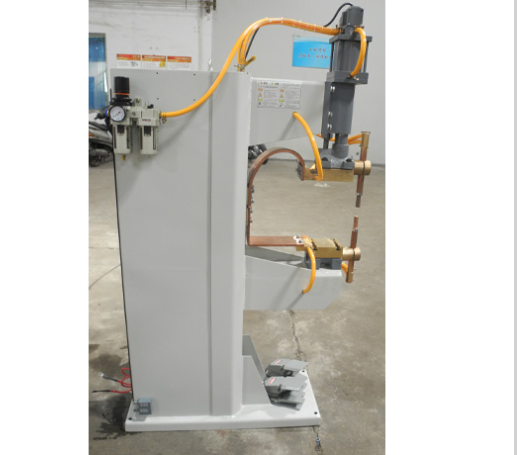

焊接設備控制器外部接線圖
控制器的接線圖見附錄。
接線注意事項：
1、為達到同步控制的目的，控制器必須與點焊機使用同一個電源。
2、圖中R 和C 的作用為抑制換向過電壓，起到保護可控硅的作用。電容C 的參數為0.22～
2.2μF/1200V（變壓器容量較大時，應取較大電容值）；電阻R 的參數應在6～25Ω/50W 范
圍內選擇，吸收電容推薦采用CJ48A 型交流電容器。
3、吸收元件R、C 的安裝位置應盡量靠近被保護的可控硅，而且連線應盡可能短。
4、在焊接變壓器的原邊，應并聯一只大功率的電阻Rp，其阻值在150～500Ω之間（變
壓器容量大時，應取較小電阻值）。
5、焊機應采取可靠的接地保護措施。
控制器的接線圖見附錄。
接線注意事項：
1、為達到同步控制的目的，控制器必須與點焊機使用同一個電源。
2、圖中R 和C 的作用為抑制換向過電壓，起到保護可控硅的作用。電容C 的參數為0.22～
2.2μF/1200V（變壓器容量較大時，應取較大電容值）；電阻R 的參數應在6～25Ω/50W 范
圍內選擇，吸收電容推薦采用CJ48A 型交流電容器。
3、吸收元件R、C 的安裝位置應盡量靠近被保護的可控硅，而且連線應盡可能短。
4、在焊接變壓器的原邊，應并聯一只大功率的電阻Rp，其阻值在150～500Ω之間（變
壓器容量大時，應取較小電阻值）。
5、焊機應采取可靠的接地保護措施。
文章整理：焊接設備sewb.cn/
